Lý do cốt lõi giải thích tại sao cần mặc đồ chống tĩnh điện trong nhà máy là vì cơ thể người khi di chuyển dễ sinh ra điện áp ma sát từ 5.000V – 15.000V. Con người chỉ cảm nhận được tia lửa điện ở mức trên 3.000V, nhưng một xung phóng điện (ESD) chỉ từ 30V – 100V đã đủ phá hủy vi mạch bán dẫn, hút bụi phòng sạch hoặc kích nổ hơi dung môi theo chuẩn IEC 61340-5-1.
Giải đáp tại sao cần mặc đồ chống tĩnh điện trong nhà máy sản xuất
Trả lời trực diện tại sao cần mặc đồ chống tĩnh điện trong nhà máy, có 4 lý do bắt buộc: (1) Ngăn xung ESD ngầm từ 100V đánh thủng vi mạch bán dẫn, giảm lỗi ẩn (Latent Defect) dây chuyền SMT; (2) Loại bỏ tia lửa tĩnh điện gây cháy nổ dung môi, khí gas theo chuẩn EN 1149-5; (3) Triệt tiêu lực hút Coulomb chống bám bụi lên dược phẩm, quang học; và (4) Ngăn giật tĩnh điện cho công nhân.
Khác với các loại đồng phục bảo hộ lao động may bằng vải sợi bông hoặc Kaki chỉ có tác dụng che chắn cơ học, trang phục chống tĩnh điện (ESD Garment) là một mắt xích kỹ thuật trong hệ thống kiểm soát chất lượng. Bảng dữ liệu dưới đây đối chiếu mức điện áp tĩnh điện rủi ro và hậu quả thực tế theo từng nhóm nhà máy:
| Ngành nhà máy sản xuất | Điện áp tĩnh điện rủi ro (Volt) | Hậu quả kỹ thuật và an toàn nếu không mặc đồ ESD | Tiêu chuẩn kiểm soát bắt buộc (IEC / EN / ANSI) | Cấu hình trang phục ESD khuyến nghị |
|---|---|---|---|---|
| Sản xuất linh kiện điện tử, bán dẫn, bo mạch SMT | Từ 30V – 100V (cơ thể đi bộ trên sàn nhựa sinh ra 5.000V – 15.000V theo mô hình HBM) | Đánh thủng lớp oxit cổng vi mạch CMOS/MOSFET, gây chết chip hoặc lỗi ẩn (Latent Defect) | IEC 61340-5-1:2016 và ANSI/ESD S20.20-2021 (giữ điện thế vùng EPA dưới 100V) | Bộ rời hoặc liền quần vải Polyester kẻ ô Carbon 5mm, vòng đeo tay và giày ESD |
| Hóa chất, kho xăng dầu, buồng phun sơn, vật liệu nổ | Từ 1.000V – 3.000V (phóng tia lửa điện có năng lượng đánh lửa trên 0.2 mJ) | Tia lửa tĩnh điện kích nổ hơi dung môi hữu cơ VOC, khí gas rò rỉ hoặc đám mây bụi nhôm | EN 1149-5:2018 (ATEX), NFPA 77 và quy chuẩn QCVN 01:2020/BCT | Quần áo bảo hộ dệt sợi dẫn điện lõi Carbon kết hợp giày bảo hộ tiếp địa |
| Phòng sạch lắp ráp mô-đun camera, quang học, OLED | Từ 500V – 2.000V (tạo lực hút tĩnh điện Coulomb mạnh trên bề mặt phẳng) | Hút chặt các hạt bụi lơ lửng và xơ vải vào thấu kính, tấm nền màn hình gây phế phẩm | ISO 14644-1 (Cleanroom Class 100 – 10.000) và IEC 61340-5-1 | Bộ liền quần kèm mũ trùm kín (Jumpsuit), ủng cao cổ vải Polyester không xơ |
| Nhà máy dược phẩm, thiết bị y tế và phòng lab | Từ 1.500V – 4.000V (gây kết dính hạt bột và phát tán vi sinh vật) | Bột dược liệu bám dính thành phễu định lượng gây sai số; công nhân bị giật làm rơi mẫu | GMP – WHO, ISO 14644-1 và Thông tư 25/2022/TT-BLĐTBXH | Áo choàng hoặc bộ rời phòng sạch sọc Carbon, mũ trùm tóc, găng tay Nitrile ESD |
Cơ chế lồng Faraday của lưới sợi carbon dẫn điện 5mm
Nhiều người thắc mắc vì sao công nhân đã đeo vòng tay chống tĩnh điện nhưng vẫn bắt buộc phải mặc áo bảo hộ ESD. Nguyên nhân là vòng đeo tay chỉ dẫn truyền được điện tích trên da người, hoàn toàn không thể triệt tiêu điện trường phát sinh từ lớp áo thun cotton hoặc áo len mặc lót bên trong (vốn là vật liệu cách điện sinh ra hàng nghìn Volt khi cọ xát).
Quần áo chống tĩnh điện được dệt từ 98% – 99% sợi Polyester Filament liên tục kết hợp 1% – 2% sợi Carbon dẫn điện đan sọc hoặc caro cách nhau 5mm. Lưới sợi Carbon này tạo thành “lồng Faraday” (điện trở bề mặt 10^6 – 10^9 Ohm) cô lập điện trường từ quần áo thường bên trong và truyền dẫn 99% điện tích xuống giày ESD hoặc dây đeo cổ tay trong thời gian dưới 0.1 giây.
Các lỗi mặc và giặt bảo quản làm mất tác dụng chống tĩnh điện
Trong thực tế đánh giá an toàn phòng sạch (ESD Audit), nhiều nhà máy dù đã trang bị quần áo chuyên dụng nhưng vẫn phát sinh lỗi phóng điện do công nhân vi phạm quy tắc mặc và bảo dưỡng.
Ba lỗi phổ biến làm mất tác dụng lồng Faraday của áo ESD gồm: (1) Không kéo kín khóa cổ áo làm lộ áo thun cotton bên trong ra sát bo mạch; (2) Xắn cao ống tay áo làm mất tiếp địa tại bo thun cổ tay; và (3) Dùng nước xả vải hoặc thuốc tẩy Clo khi giặt, khiến hóa chất phủ màng cách điện lên sợi Carbon và làm đứt mạch dẫn điện.
Phân tích 5 tác hại nghiêm trọng nếu không kiểm soát tĩnh điện
Hiểu sâu 5 cơ chế rủi ro dưới đây giúp ban quản lý nhà máy và bộ phận HSE nắm rõ tại sao cần mặc đồ chống tĩnh điện trong nhà máy một cách nghiêm ngặt:
Phá hủy ngầm vi mạch bán dẫn ở ngưỡng điện áp cực thấp 30V – 100V
Theo mô hình phóng điện cơ thể người (Human Body Model – HBM), chỉ một thao tác đứng dậy khỏi ghế bọc đệm hoặc bước đi trên sàn vinyl trong môi trường điều hòa khô hanh (độ ẩm dưới 45%) cũng tạo ra điện thế từ 5.000V – 15.000V trên quần áo công nhân. Con người chỉ cảm thấy nhói nhẹ ở đầu ngón tay khi dòng phóng điện vượt mức 3.000V và nghe thấy tiếng tách nhỏ ở mức trên 5.000V.
Tuy nhiên, các vi mạch bán dẫn như chip CMOS, MOSFET hoặc đèn LED có lớp cách điện oxit cổng (Gate Oxide) dày vài nanomet sẽ bị đánh thủng ngay ở mức 30V – 100V. Nguy hiểm nhất là “lỗi tiềm ẩn” (Latent Defect): xung tĩnh điện nhỏ làm tổn thương một phần vi mạch khiến sản phẩm vẫn lọt qua khâu KCS tại xưởng nhưng lại hỏng đột ngột khi đến tay khách hàng.
Kích nổ hơi dung môi dễ cháy và đám mây bụi mịn công nghiệp
Tại các phân xưởng pha chế hóa chất, kho chứa xăng dầu, buồng phun sơn PU/Epoxy hoặc nhà máy chế biến bột mì, bột nhôm, năng lượng phóng điện tối thiểu để kích nổ hỗn hợp hơi dung môi và không khí (Minimum Ignition Energy – MIE) chỉ khoảng 0.2 milijoule (tương đương điện áp 1.000V – 2.000V trên cơ thể người).
Theo tiêu chuẩn Châu Âu EN 1149-5 và hướng dẫn phòng chống cháy nổ tĩnh điện NFPA 77, nếu công nhân cởi áo khoác sợi tổng hợp thông thường hoặc di chuyển ma sát tạo ra tia lửa tĩnh điện nhỏ, ngọn lửa có thể bùng phát tức thì. Việc mặc quần áo chống tĩnh điện kết hợp giày dẫn điện giúp truyền thẳng điện tích xuống sàn tiếp địa trước khi đạt tới ngưỡng phóng tia lửa.
Gây nhiễm bẩn hạt bụi tĩnh điện trong phòng sạch ISO 14644-1
Trong môi trường phòng sạch (Cleanroom) sản xuất màn hình tinh thể lỏng, thấu kính máy ảnh, tấm pin năng lượng mặt trời và dược phẩm vô trùng, hiện tượng hút bám tĩnh điện (Electrostatic Attraction – ESA) là kẻ thù trực tiếp của độ sạch không khí.
Khi quần áo tích điện, lực hút Coulomb sẽ kéo các hạt bụi lơ lửng bám chặt vào phôi sản phẩm, khiến hệ thống lọc khí HEPA không thể thổi sạch. Vải Polyester ESD dệt từ sợi tơ dài liên tục vừa triệt tiêu lực hút tĩnh điện, vừa ngăn rơi rụng xơ bông và tế bào da chết từ người thao tác ra phòng sạch theo chuẩn ISO 14644-1.
Đồng thời, việc loại bỏ cảm giác tê giật bất ngờ khi chạm vào khung máy kim loại giúp công nhân giữ tâm lý ổn định, không giật mình làm rơi vỡ bán thành phẩm đắt tiền.
Khi nào doanh nghiệp bắt buộc trang bị quần áo chống tĩnh điện?
Không phải mọi bộ phận trong nhà máy đều phải sử dụng cùng một loại trang phục phòng sạch đắt tiền. Để tối ưu chi phí cấp phát theo Thông tư 25/2022/TT-BLĐTBXH mà vẫn vượt qua các kỳ đánh giá chất lượng của đối tác quốc tế, doanh nghiệp nên phân vùng rủi ro tĩnh điện theo bảng hướng dẫn sau:
| Khu vực phân xưởng trong nhà máy | Yêu cầu mặc đồ chống tĩnh điện | Loại trang phục quy định | Mục tiêu kiểm soát cốt lõi |
|---|---|---|---|
| Khu vực bảo vệ chống tĩnh điện (EPA) ngành điện tử, bán dẫn | Bắt buộc 100% (cả công nhân, kỹ sư QC và khách tham quan) | Bộ quần áo rời hoặc liền quần vải Polyester kẻ ô/sọc Carbon 5mm | Ngăn chặn phóng điện HBM làm hỏng chip và lỗi ẩn trên bo mạch |
| Phòng sạch dược phẩm, lắp ráp thiết bị y tế, quang học | Bắt buộc 100% theo cấp độ sạch từ Class 100 đến Class 100.000 | Bộ liền thân kèm mũ trùm kín mặt, khẩu trang và ủng phòng sạch ESD | Chống hút bụi tĩnh điện ESA và ngăn phát tán hạt bụi, vi sinh từ người |
| Phân xưởng pha dung môi, buồng phun sơn, kho hóa chất dễ cháy | Bắt buộc đối với toàn bộ nhân sự vận hành trực tiếp | Quần áo bảo hộ chống tĩnh điện đạt chuẩn EN 1149-5 không dùng khóa kim loại lộ | Triệt tiêu tia lửa điện ma sát gây cháy nổ hơi dung môi và khí gas |
| Xưởng gia công cơ khí, kết cấu thép, kho vận ngoại vi thông thường | Không bắt buộc (trừ kho chứa linh kiện điện tử thành phẩm) | Đồng phục bảo hộ vải Kaki Pangrim Hàn Quốc hoặc Kaki liên doanh dày dặn | Ưu tiên khả năng chịu ma sát cơ học, thấm mồ hôi và chống tia lửa hàn |
Hướng dẫn chọn cấu hình và quy trình đồng bộ trang phục ESD
Bản thân bộ quần áo chống tĩnh điện không thể tự triệt tiêu điện tích nếu đứng cô lập mà phải hoạt động trong một mạch tiếp địa khép kín. Khi thiết lập quy chuẩn trang phục cho nhà máy, kỹ sư an toàn cần lưu ý 4 nguyên tắc kỹ thuật:
- Đồng bộ chuỗi tiếp địa từ người xuống sàn: Quần áo chống tĩnh điện bắt buộc phải đi kèm với giày/dép ESD, thảm cao su chống tĩnh điện, sàn sơn Epoxy dẫn điện hoặc dây đeo cổ tay nối đất (Wrist Strap) để tạo đường thoát điện tích liên tục xuống đất.
- Chọn mật độ sợi Carbon theo độ nhạy cảm linh kiện: Với khu vực đóng gói thông thường có thể dùng áo choàng (Smock) vải sọc Carbon 5mm; nhưng với phòng sạch bán dẫn và lắp ráp mô-đun quang học bắt buộc dùng bộ liền quần vải kẻ ô caro (Grid) 5mm hoặc 2.5mm.

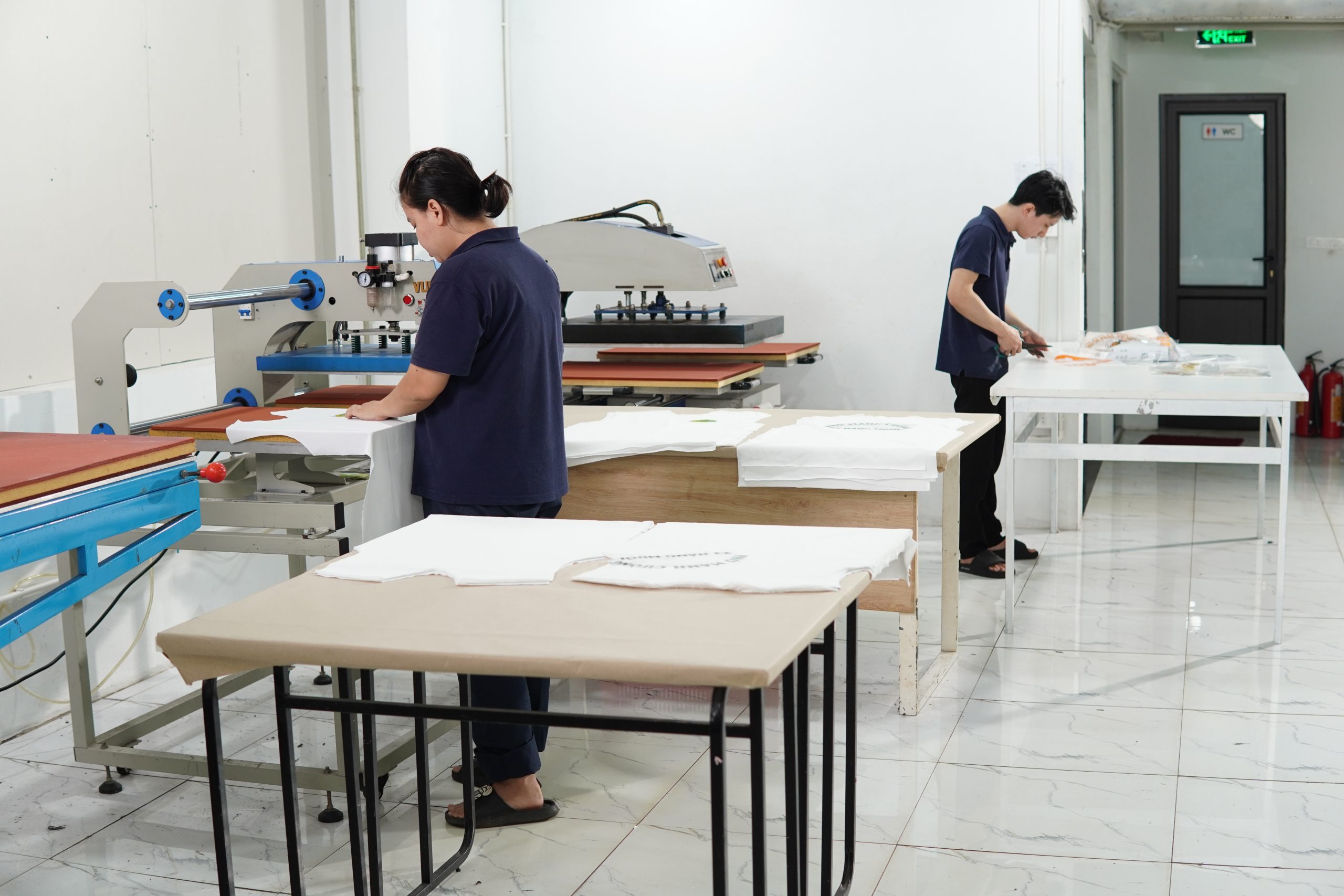

- Sử dụng chỉ may dẫn điện và phụ liệu an toàn: Tại xưởng sản xuất Đồng Phục Nam Phương, các bộ đồ ESD cao cấp được ráp nối bằng chỉ may Polyester pha sợi dẫn điện giúp liên kết thông mạch giữa thân áo và ống tay, kết hợp cúc bấm nhựa và khóa kéo ẩn không phóng hồ quang.
- Tuân thủ quy trình giặt phòng sạch: Giặt bằng nước khử ion (DI Water) hoặc nước sạch ở nhiệt độ dưới 40 độ C với chất giặt trung tính, không vắt xoắn tốc độ quá cao và đo kiểm lại điện trở bề mặt định kỳ sau mỗi 50 – 80 chu kỳ giặt.
Tóm lại, việc nắm vững tại sao cần mặc đồ chống tĩnh điện trong nhà máy giúp doanh nghiệp ngăn ngừa hỏng hóc vi mạch bán dẫn, phòng chống cháy nổ dung môi và duy trì phòng sạch đạt chuẩn quốc tế. Để kiểm soát rủi ro ESD, mỗi nhà máy cần phân vùng trang phục rõ ràng, kết hợp đồng bộ quần áo sợi Carbon, giày tiếp địa và quy trình giặt bảo dưỡng định kỳ.
