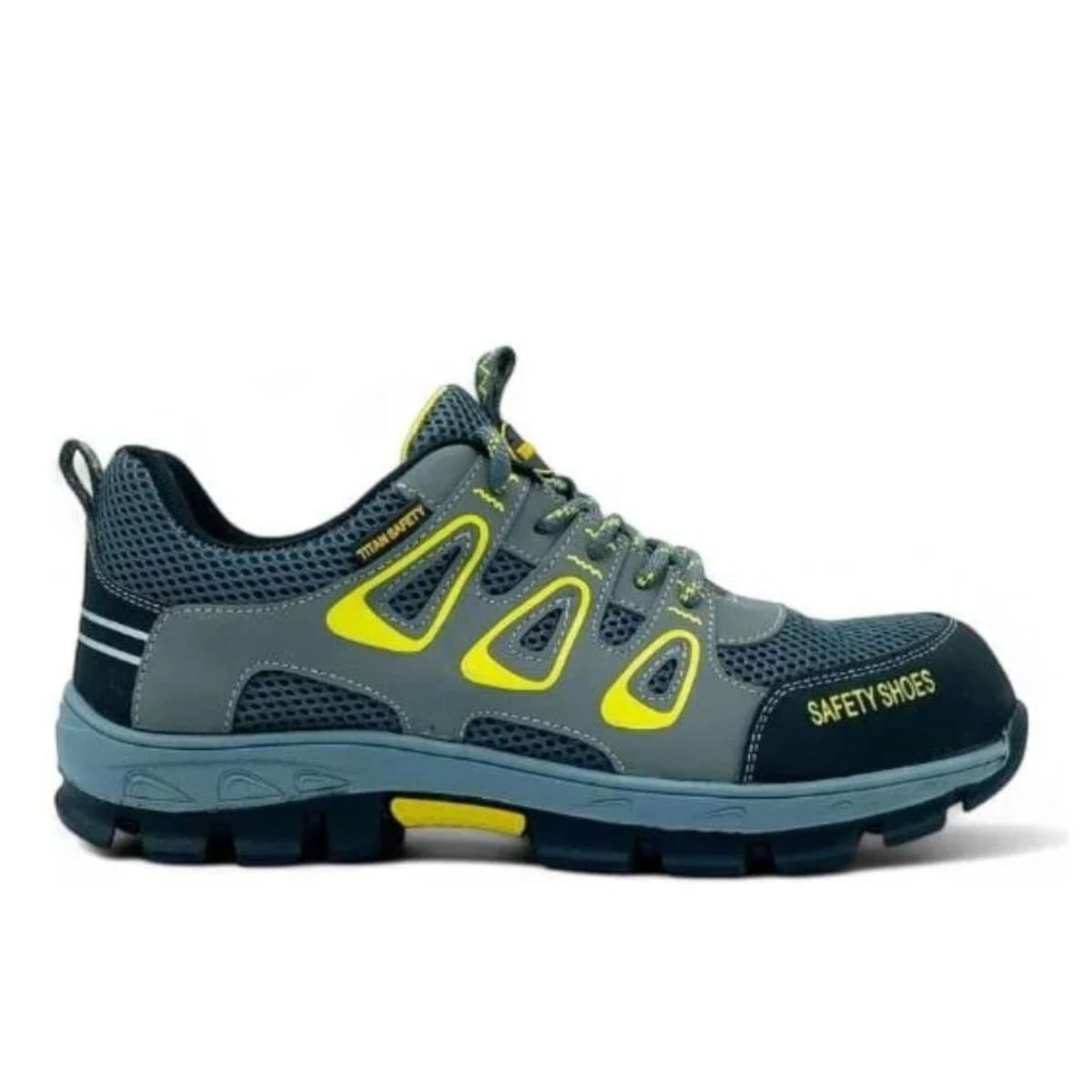

Giày bảo hộ ESD là phương tiện bảo vệ chân chuyên dụng đạt chuẩn quốc tế IEC 61340-5-1 và EN ISO 20345, được thiết kế với hệ thống lót và đế PU/PVC dẫn truyền điện tích từ cơ thể người xuống sàn tiếp địa trong dải điện trở 0,1 MΩ – 35 MΩ (10^5 – 3,5 x 10^7 Ohm). Trang bị giúp triệt tiêu hiện tượng phóng tĩnh điện làm hỏng vi mạch bán dẫn và ngăn tia lửa điện gây cháy nổ dung môi.
Phân loại 4 dòng giày bảo hộ ESD đạt chuẩn IEC 61340-5-1 và bảng giá
Tại các nhà máy điện tử FDI (Samsung, Intel, LG, Foxconn) và kho hóa chất, giày ESD được chia thành 4 dòng theo mức độ bảo vệ cơ học: giày phòng sạch đế PU/PVC không mũi thép (125.000đ – 195.000đ/đôi); giày phòng sạch có mũi thép chống dập ngón (260.000đ – 420.000đ/đôi); giày thể thao siêu nhẹ Hàn Quốc Hans HS-61/HS-38 mũi Composite (520.000đ – 890.000đ/đôi); và giày Châu Âu Safety Jogger Ligero/Cador ESD không kim loại (650.000đ – 1.250.000đ/đôi).
Khi cấp phát đồng bộ cùng đồng phục bảo hộ lao động chống tĩnh điện trong khu vực EPA (ESD Protected Area), mỗi vị trí đứng chuyền SMT hay vận hành xe nâng kho vận sẽ yêu cầu cấu tạo mũi giày khác nhau. Bảng thông số kỹ thuật dưới đây đối chiếu chi tiết 4 dòng sản phẩm:
| Dòng giày bảo hộ ESD | Dải điện trở đế giày (MΩ) | Cấu tạo mũi và đế chống đinh | Khu vực nhà máy áp dụng (Cleanroom / EPA / Kho) | Đơn giá tham khảo/đôi |
|---|---|---|---|---|
| Giày phòng sạch 4 lỗ / Giày lười ESD (Linkworld) | 0,1 MΩ – 35 MΩ (10^5 – 3,5 x 10^7 Ω) | Không mũi thép, thân da PU trắng phối lưới, đế PVC/PU nhẹ | Phòng sạch Cleanroom Class 100 – 10.000, dây chuyền lắp ráp nhẹ | 125.000đ – 195.000đ |
| Giày phòng sạch ESD có mũi thép / Composite | 0,75 MΩ – 35 MΩ (IEC 61340-4-3) | Mũi thép hoặc Composite chịu lực 200J, đế PU chống trượt | Xưởng gắn linh kiện SMT, khuôn mẫu cơ điện tử, kho linh kiện | 260.000đ – 420.000đ |
| Giày thể thao ESD Hàn Quốc (Hans HS-61, HS-38, HS-90) | 0,1 MΩ – 35 MΩ (Chuẩn KCS Hàn Quốc) | Mũi Composite + Lót chống đinh Kevlar phi kim, khóa vặn núm | Kỹ sư tự động hóa, quản lý sản xuất nhà máy Samsung, LG | 520.000đ – 890.000đ |
| Giày Châu Âu Safety Jogger (Ligero / Cador S1P ESD) | 0,1 MΩ – 35 MΩ (EN ISO 20345 S1P ESD) | 100% Metal-free (Mũi Nano Carbon, lót Aramid), qua cổng từ không kêu | Nhà máy bán dẫn, hàng không, kho hóa chất dung môi dễ cháy nổ | 650.000đ – 1.250.000đ |
Cần báo giá sỉ giày bảo hộ ESD và quần áo phòng sạch đồng bộ?
Đồng Phục Nam Phương phân phối sỉ giày phòng sạch Linkworld, giày ESD Hans Hàn Quốc, Safety Jogger kèm quần áo chống tĩnh điện đầy đủ chứng chỉ CO/CQ và phiếu test điện trở. Liên hệ ngay 0366.956.341 để nhận báo giá dự án.
Cảnh báo an toàn sinh tử khi phân biệt giày ESD và giày cách điện từ Kỹ sư Tuấn Minh:
Tuyệt đối cấm thợ điện mang giày bảo hộ ESD đi sửa chữa đường dây điện sống 220V/380V! Giày ESD có điện trở thấp (< 35 MΩ) để truyền điện tích xuống đất nên sẽ gây giật chết người nếu chạm dây điện hở. Thợ điện bắt buộc phải đi giày cách điện EH đạt chuẩn ASTM F2413 chịu áp 18kV (điện trở > 10^9 Ω).
Nguyên lý truyền dẫn điện tích của giày bảo hộ ESD và sự khác biệt với giày thường
Khi công nhân bước đi trên sàn xưởng, ma sát giữa đế giày và mặt sàn hoặc giữa quần áo với không khí khô có thể tích tụ tĩnh điện trên cơ thể lên tới 5.000V – 15.000V. Trong khi đó, các vi mạch bán dẫn CMOS và đầu từ ổ cứng hiện đại chỉ cần một tia phóng tĩnh điện (ESD) ở ngưỡng 30V – 100V là đã bị đánh thủng lớp cổng oxit gây hỏng ngầm.

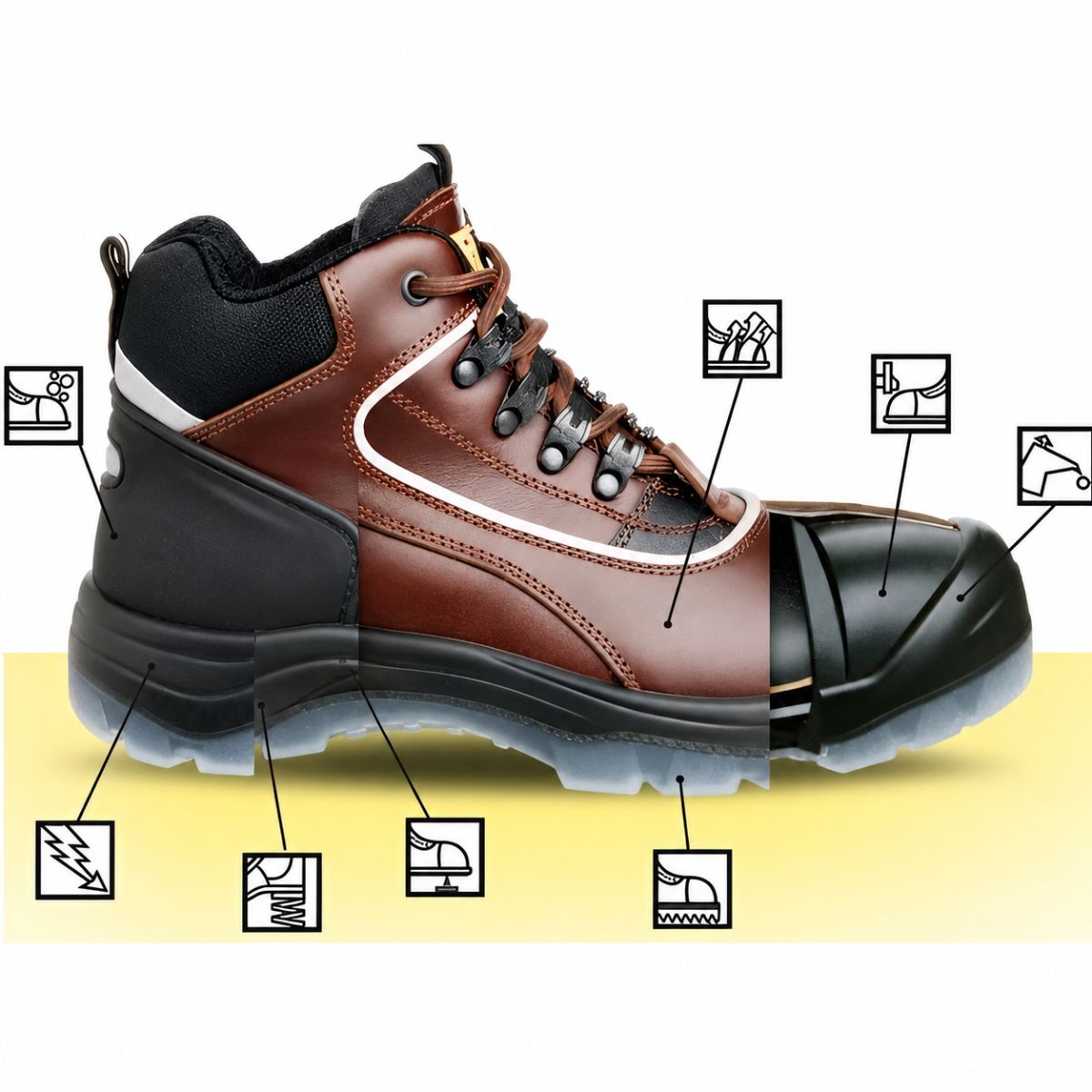

Cấu tạo của một đôi giày ESD đạt chuẩn IEC 61340-5-1 tạo thành một “đường dẫn một chiều có kiểm soát”: mồ hôi và điện tích từ lòng bàn chân truyền qua tấm lót giày có khâu chỉ dẫn điện Carbon, đi xuyên qua lớp đế giữa (Midsole) và thoát qua lớp đế ngoài (Outsole bằng nhựa PU hoặc cao su pha muội than dẫn điện) xuống sàn Vinyl hoặc sàn sơn Epoxy chống tĩnh điện được nối đất.
Bảng phân biệt giày ESD, giày chống tĩnh điện S1/S3 và giày cách điện EH
Để tránh nhầm lẫn tai hại khi lập danh mục mua sắm vật tư bảo hộ theo Thông tư 25/2022/TT-BLĐTBXH, bảng dưới đây phân định rạch ròi thông số điện trở và mục đích của 3 nhóm giày kỹ thuật:
| Tiêu chí đối chiếu | Giày bảo hộ ESD (Chống tĩnh điện chuyên sâu) | Giày Antistatic (Chống tĩnh điện cơ bản S1/S3) | Giày Cách Điện (Electrical Hazard – EH) |
|---|---|---|---|
| Tiêu chuẩn kiểm định | IEC 61340-5-1 / ANSI/ESD S20.20 (Logo ESD vàng đen) | EN ISO 20345:2022 (Ký hiệu chữ A trong hạng S1, S2, S3) | ASTM F2413-18 EH hoặc EN 50321 |
| Dải điện trở tiêu chuẩn | 0,1 MΩ đến 35 MΩ (10^5 – 3,5 x 10^7 Ω) | 0,1 MΩ đến 1.000 MΩ (10^5 – 10^9 Ω) | Lớn hơn 1.000 MΩ (> 10^9 Ω, chịu áp 14kV – 18kV) |
| Cơ chế tác động dòng điện | Tiêu tán điện tích cực nhanh và liên tục xuống sàn EPA | Phân tán tĩnh điện mức trung bình cho công nghiệp chung | Ngăn chặn hoàn toàn dòng điện truyền qua cơ thể xuống đất |
| Đối tượng bắt buộc trang bị | Công nhân lắp ráp bo mạch SMT, bán dẫn, phòng sạch, kho sơn | Công nhân cơ khí, xây dựng, nhà máy sản xuất thông thường | Thợ điện lực, kỹ sư vận hành trạm biến áp và tủ điện cao thế |

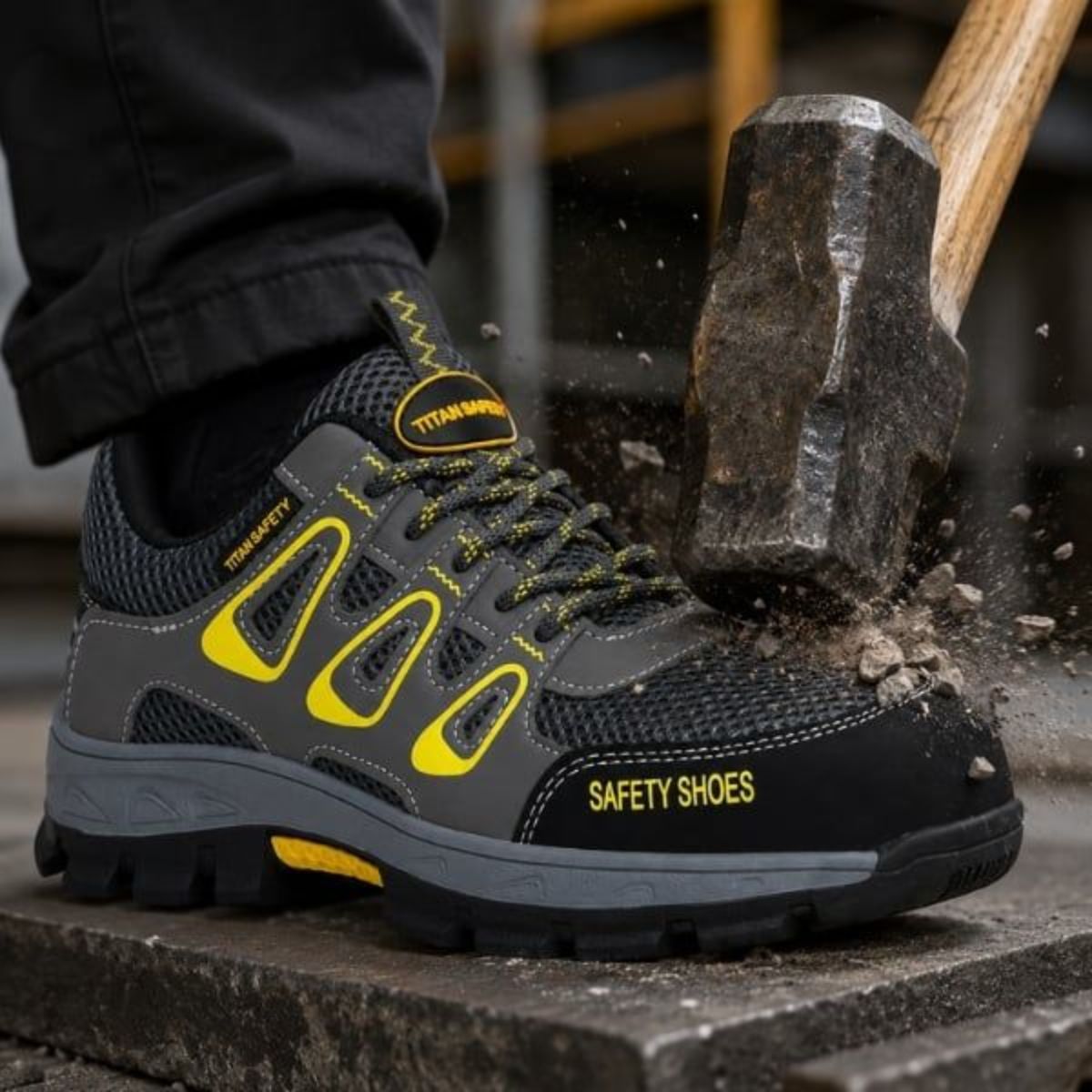

4 ngành công nghiệp bắt buộc trang bị giày bảo hộ ESD
Theo quy chuẩn kiểm soát tĩnh điện quốc tế ANSI/ESD S20.20, bất kỳ phân xưởng nào có thiết lập vùng bảo vệ tĩnh điện (EPA) hoặc chứa hỗn hợp khí/bụi dễ bắt lửa đều bắt buộc nhân sự phải mang giày bảo hộ ESD trong suốt ca làm việc:
- Công nghiệp sản xuất linh kiện điện tử và bán dẫn (SMT / Semiconductor): Bảo vệ chip vi xử lý, bo mạch chủ, màn hình OLED và cảm biến quang học khỏi hiện tượng phóng tĩnh điện từ bước chân người thao tác.
- Phòng sạch dược phẩm, thiết bị y tế và công nghệ sinh học: Khi tích điện, cơ thể người và giày dép thông thường sẽ hút các hạt bụi mịn và vi khuẩn lơ lửng trong không khí bám chặt vào bề mặt; giày ESD triệt tiêu lực hút tĩnh điện để giữ chuẩn phòng sạch ISO 14644-1.
- Kho chứa xăng dầu, khí đốt, dung môi sơn và hóa chất dễ cháy (ATEX Zones): Ngăn ngừa 100% nguy cơ phát sinh tia lửa tĩnh điện dưới đế giày làm kích nổ hơi xăng hoặc bụi bột hữu cơ trong không khí.
- Phòng thí nghiệm đo lường chính xác và lắp ráp ô tô điện: Bảo vệ hệ thống cảm biến điện tử trên xe điện (EV), pin Lithium-ion và các máy đo quang phổ khỏi nhiễu loạn xung tĩnh điện.

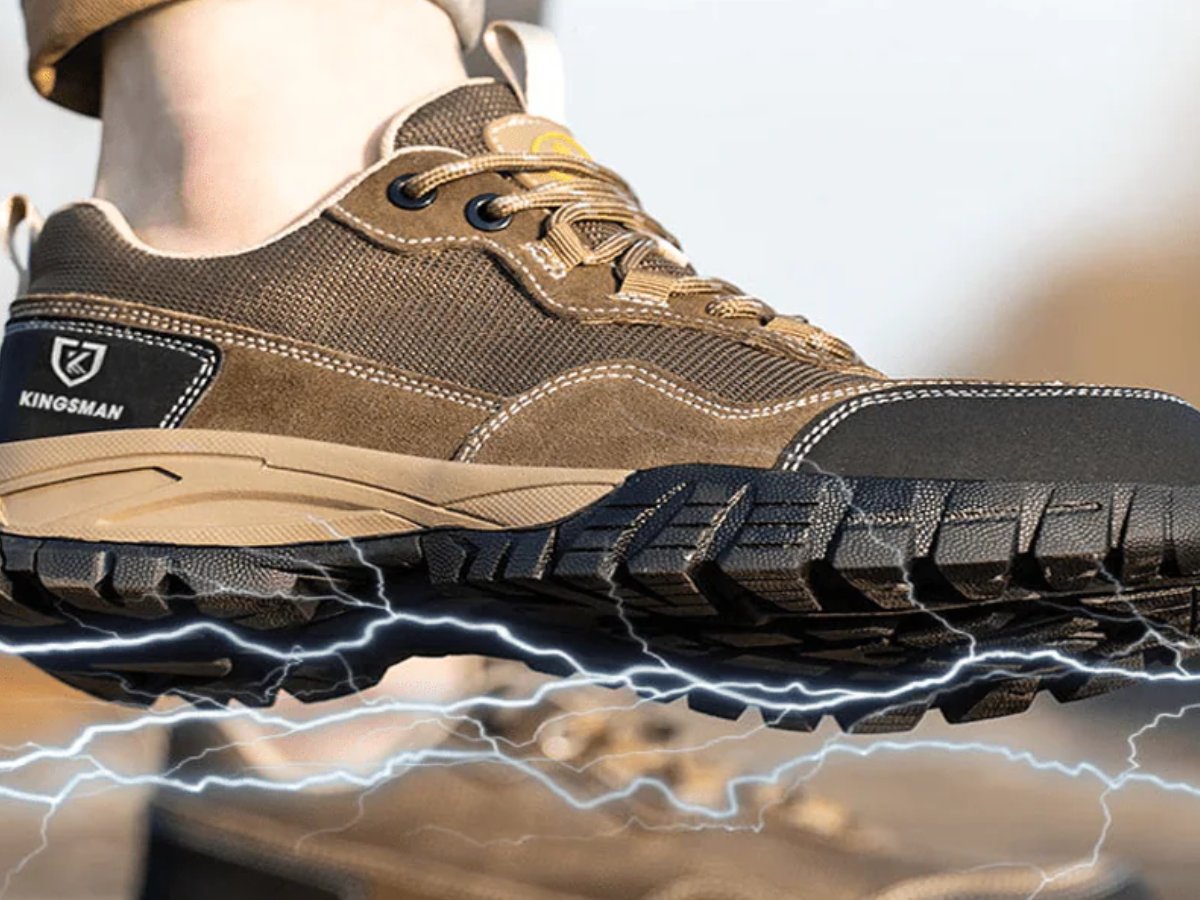

Quy trình đo kiểm tra tại cổng ESD Gate và cách bảo quản giày bền lâu
Khác với giày bảo hộ cơ khí chỉ cần kiểm tra bằng mắt thường, tính năng dẫn điện của giày ESD phải được kiểm chứng định량 hàng ngày và bảo dưỡng đúng quy trình để không bị “ngắt mạch” truyền dẫn.
Quy trình đo kiểm trên trạm Footwear Tester trước mỗi ca làm việc
Tại lối vào phòng sạch của các nhà máy điện tử, công nhân bắt buộc đứng hai chân lên bàn dẫm kim loại của máy đo kiểm tra tĩnh điện (ESD Footwear Combo Tester) và nhấn nút cảm biến bằng tay:
- Đèn báo PASS (Xanh lá): Điện trở tổng thể từ tay người → cơ thể → tất → lót giày → đế giày nằm trong khoảng an toàn 0,75 MΩ – 35 MΩ (hoặc 100 MΩ tùy cài đặt), cổng xoay Tripod tự động mở cho phép vào xưởng.
- Đèn báo FAIL LOW (Đỏ): Điện trở quá thấp (< 0,1 MΩ), thường do giày bị ướt sũng nước; cần thay giày khô để đảm bảo an toàn điện.
- Đèn báo FAIL HIGH (Đỏ): Điện trở vượt ngưỡng (> 35 MΩ hoặc > 100 MΩ), cổng khóa không cho vào vì giày đã mất khả năng thoát tĩnh điện.
4 lưu ý sống còn khi sử dụng và bảo quản giày bảo hộ ESD
- Tuyệt đối không tự ý lót thêm miếng lót giày thường: Nhiều công nhân tự mua miếng lót giày silicon, lót nỉ hoặc lót da thông thường đặt đè lên trên tấm lót ESD nguyên bản để đi cho êm chân; lớp lót thường này là chất cách điện sẽ chặn đứng 100% dòng tĩnh điện từ bàn chân xuống đế giày (gây lỗi FAIL HIGH ngay tại cổng đo).
- Không mang tất len dày hoặc tất sợi Nilon cách điện: Khi đi giày ESD, nên mang tất mỏng bằng sợi Cotton thấm mồ hôi hoặc tất dệt pha sợi dẫn điện chuyên dụng; nếu bàn chân quá khô vào mùa đông khiến máy báo FAIL, cần xoa kem dưỡng ẩm chuyên dụng ESD lên gót chân để tăng độ tiếp xúc điện.
- Vệ sinh sạch bùn đất, băng dính và sáp sàn bám dưới đế: Một lớp băng keo trong suốt, vết sơn khô hoặc bụi bẩn đóng cục dưới mặt đế giày sẽ tạo thành lớp màng cách điện ngăn đế PU tiếp xúc với sàn Epoxy.
- Giặt sấy ở nhiệt độ thường và bảo quản nơi khô thoáng: Với giày vải/da PU phòng sạch, chỉ giặt bằng nước ấm dưới 40 độ C với xà phòng trung tính, không sấy nhiệt độ cao làm giòn gãy đế PU và đứt sợi chỉ dẫn điện ở lót giày.
Địa chỉ cung cấp giày bảo hộ ESD và trang phục phòng sạch đồng bộ
Lựa chọn đúng dòng giày bảo hộ ESD đạt chuẩn IEC 61340-5-1 kết hợp đồng bộ cùng quần áo, mũ và găng tay chống tĩnh điện giúp doanh nghiệp thiết lập hệ thống kiểm soát ESD khép kín, giảm thiểu tỷ lệ lỗi hỏng vi mạch và vượt qua các kỳ kiểm toán chất lượng của đối tác quốc tế.
Đồng Phục Nam Phương là đối tác chuyên sản xuất trang phục phòng sạch và phân phối sỉ các dòng giày ESD chính hãng (Linkworld, Hans Hàn Quốc, Safety Jogger, Takumi) cho các khu công nghiệp trên toàn quốc. Liên hệ ngay Hotline 0366.956.341 để được Kỹ sư Tuấn Minh tư vấn giải pháp trang bị phù hợp với tiêu chuẩn điện trở của từng phân xưởng.
