Quần áo phòng sạch ESD là trang phục bảo hộ kiểm soát tĩnh điện và ngăn phát tán hạt bụi dành cho nhà máy bán dẫn, điện tử SMT và dược phẩm. Dệt từ 98% Polyester filament kết hợp 1% – 2% sợi carbon dẫn điện với điện trở bề mặt 106 Ω – 109 Ω chuẩn IEC 61340-5-1:2024, sản phẩm giúp bảo vệ vi mạch và đáp ứng cấp sạch ISO Class 4 – Class 8.
Quần áo phòng sạch ESD là gì và vai trò trong sản xuất công nghệ cao?
Quần áo phòng sạch ESD đạt chuẩn kiểm định bắt buộc phải duy trì dải điện trở bề mặt từ 1.0 x 106 Ω đến 1.0 x 109 Ω và tỷ lệ rò rỉ hạt bụi kích thước ≥ 0.5 µm dưới 1.200 hạt/phút theo chuẩn IEST-RP-CC003.4. Khi đáp ứng đồng thời hai thông số này, trang phục mới đủ điều kiện vận hành trong dây chuyền bán dẫn và lắp ráp bo mạch PCBA mà không gây hỏng cổng cách điện MOSFET. ISO 14644-1:2015 phân loại độ sạch không khí theo nồng độ hạt. EN 1149-5:2018 đề cập trang phục tiêu tán tĩnh điện trong hệ thống phù hợp; trang phục ESD không dùng để cách điện chống điện giật.
🔬 Chuẩn ESD IEC 61340-5-1:2024: IEC 61340-5-1:2024 – Tiêu chuẩn quy định chương trình kiểm soát phóng tĩnh điện để bảo vệ linh kiện điện tử và có đề cập hệ thống trang phục kiểm soát tĩnh điện nối đất. Đối chiếu điện trở, phương pháp đo và điều kiện sử dụng của hệ thống; cấp sạch không khí được phân loại riêng theo ISO 14644-1:2015.
Cơ chế bảo vệ kép của trang phục dựa trên nền vải Polyester filament sợi dài liên tục (100D x 100D) không sinh xơ bụi, được dệt đan xen sợi carbon dẫn điện theo khoảng cách 5mm hoặc 2.5mm. Mạng lưới sợi carbon hoạt động như lồng Faraday thu nhỏ và tạo hiệu ứng phóng điện vầng quang, giúp trung hòa điện tích ma sát từ cơ thể công nhân truyền xuống sàn vinyl ESD an toàn.
Trong môi trường bán dẫn và quang học, cơ thể người khi di chuyển có khả năng sinh ra điện áp tĩnh điện 1.500V – 35.000V, trong khi nhiều vi mạch bị phá hủy chỉ với xung điện 100V. Do đó, bên cạnh việc trang bị đồng phục bảo hộ lao động tại xưởng cơ khí và kho vận, bộ phận HSE bắt buộc thiết lập quy định mặc đồ phòng sạch ESD khép kín tại vùng EPA.

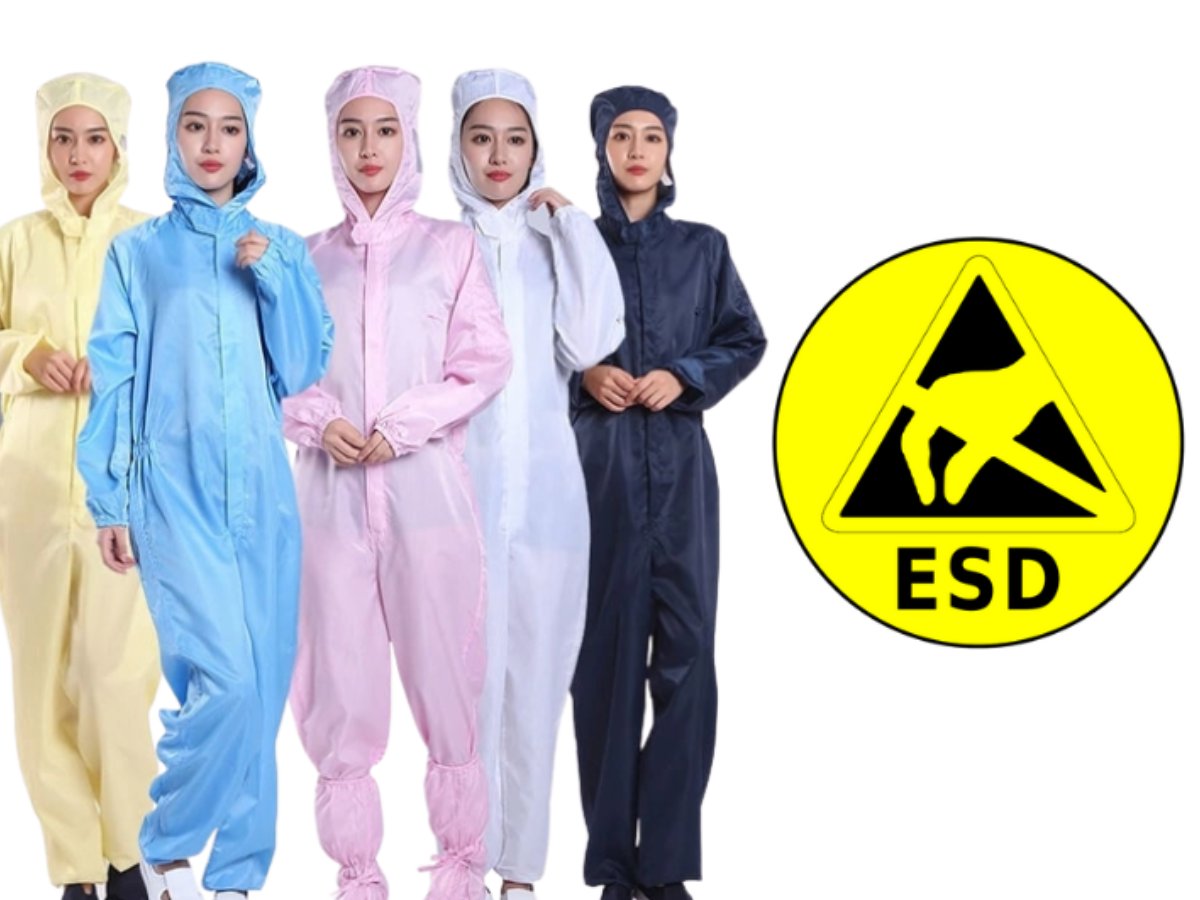

Quần áo phòng sạch ESD giúp kiểm soát tĩnh điện và hạn chế bụi trong sản xuất
Tiêu chuẩn kỹ thuật phòng sạch và chống tĩnh điện bắt buộc
Một bộ quần áo phòng sạch ESD đạt chuẩn nghiệm thu tại các nhà máy FDI (Samsung, Intel, Amkor, Foxconn) phải vượt qua 3 phép đo kiểm định độc lập về điện trở điểm – điểm, thời gian suy giảm điện tích và cấp độ giữ bụi. Trước khi lập hồ sơ mua sắm cho phân xưởng, kỹ sư quản lý cần nắm vững khái niệm phòng sạch là gì cùng nguyên lý áp suất dương để chọn đúng cấu hình vải.
- Điện trở bề mặt và điện trở hệ thống (chương trình kiểm soát ESD IEC 61340-5-1:2024 và phương pháp đo trang phục tương ứng trong hồ sơ kiểm định): Điện trở điểm tới điểm (Point-to-Point Resistance) giữa hai ống tay áo hoặc hai mảnh thân áo phải nằm trong ngưỡng 106 Ω – 109 Ω (với dòng Groundable Static Control Garment nối đất, điện trở yêu cầu < 109 Ω). Khoảng điện trở này giúp phân tán điện tích êm dịu, ngăn ngừa tia lửa điện phóng đột ngột sang bo mạch nhạy cảm.
- Thời gian suy giảm tĩnh điện (FTMS 101C Method 4046): Khi nạp điện áp thử nghiệm ±5.000V lên bề mặt vải, thời gian để điện áp tiêu tán xuống dưới 10% (±500V) bắt buộc phải nhỏ hơn 0.5 giây (thực tế vải ô caro 5mm đạt 0.05 – 0.12 giây).
- Cấp độ phòng sạch tương thích: Trang phục được phân cấp từ Class 10, Class 100, Class 1.000 đến Class 10.000 (tương ứng ISO Class 4 đến ISO Class 7). Việc kiểm soát nồng độ hạt bụi lơ lửng kích thước 0.1 µm – 5.0 µm trong không khí phải tuân thủ nghiêm ngặt theo tiêu chuẩn phòng sạch ISO 14644-1:2015 nhằm bảo vệ bề mặt tấm wafer bán dẫn và cụm thấu kính camera không bị lỗi vi hạt.

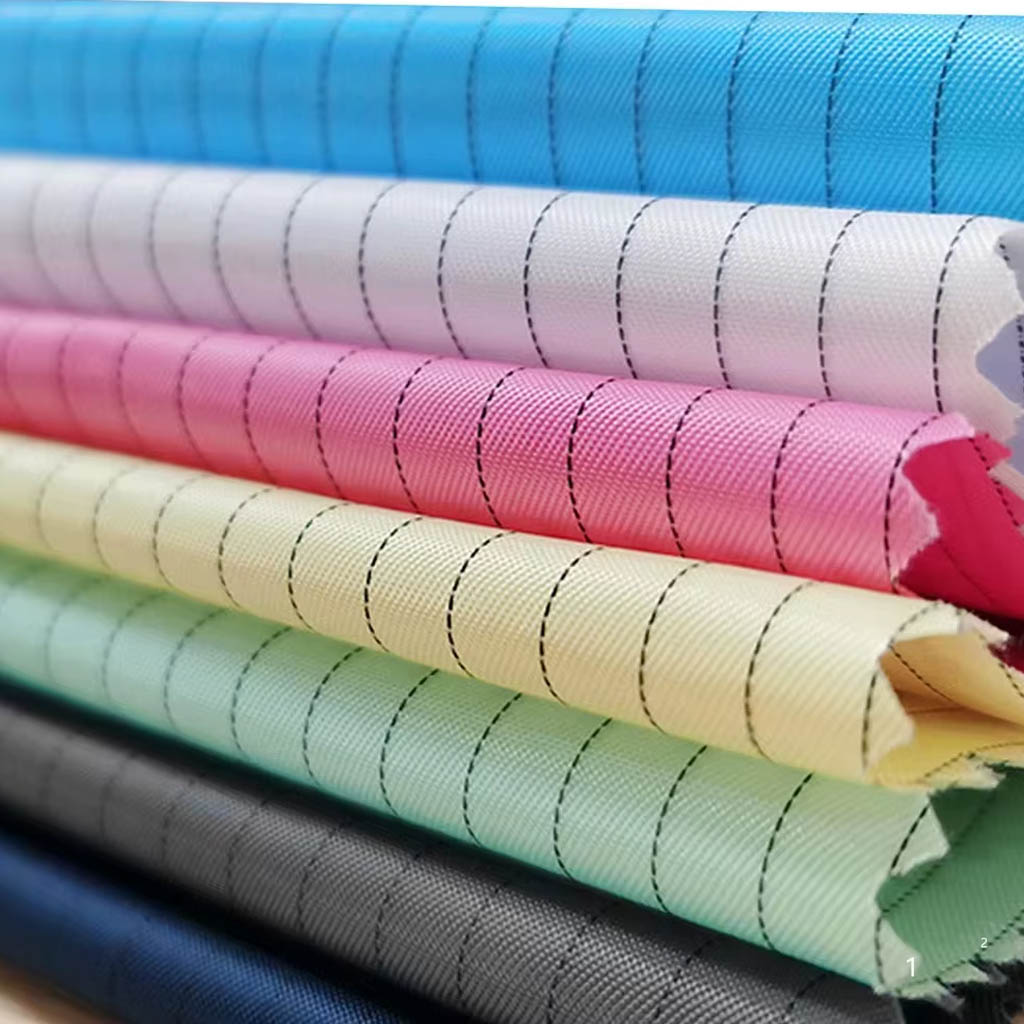

Vải ESD đáp ứng yêu cầu điện trở bề mặt và cấp độ phòng sạch
📄 Gợi ý: Tham khảo vải phòng sạch chống tĩnh điện ESD cấu trúc sợi carbon dệt sọc và ô caro cao cấp phù hợp với nhu cầu thực tế.
Các dòng thiết kế quần áo phòng sạch ESD phổ biến tại nhà máy
Tùy theo cấp độ sạch từ ISO Class 4 đến ISO Class 8 và đặc thù thao tác của từng vị trí công việc, nhà máy có khả năng lựa chọn 3 kiểu thiết kế trang phục chính gồm bộ liền thân (Coverall ESD), bộ rời quần áo và áo choàng dài (ESD Smock). Mỗi thiết kế được tối ưu hóa tỷ lệ che phủ cơ thể và sự linh hoạt khi vận hành dây chuyền.
Bộ quần áo phòng sạch liền thân có mũ trùm (Coverall ESD)
Bộ quần áo phòng sạch liền thân sở hữu cấu trúc khép kín từ đỉnh đầu xuống tới cổ chân, giúp ngăn chặn trên 92% lượng tế bào da chết, mồ hôi và xơ vải từ quần áo cá nhân bên trong phát tán ra môi trường. Thiết kế khóa kéo nhựa YKK 2 chiều ẩn dưới nẹp vải che kín từ đũng quần lên sát cằm, kết hợp bo thun cổ tay, cổ chân và mũ trùm đầu gắn lưới thoáng khí bên tai.
Dòng Coverall ESD được chỉ định bắt buộc cho khu vực chế tạo tấm bán dẫn wafer, lắp ráp linh kiện quang học và chiết rót dược phẩm cấp độ Class 100 – Class 1.000 (ISO Class 5 – ISO Class 6). Để cân đối giữa hiệu quả chắn bụi và sự thoải mái suốt ca làm việc, bộ phận mua hàng có khả năng tham khảo bài phân tích quần áo phòng sạch rời hay liền thân tốt hơn từ Đồng Phục Nam Phương.
Coverall ESD kín toàn thân, phù hợp dây chuyền sản xuất bán dẫn và dược phẩm
Áo choàng phòng sạch chống tĩnh điện (ESD Smock)
Áo choàng phòng sạch ESD (ESD Smock / Lab Coat) mang kiểu dáng khoác ngoài dài ngang đùi hoặc qua đầu gối (chiều dài 85cm – 105cm), sử dụng cổ bẻ hoặc cổ trụ cài cúc bấm nhựa/khóa kéo phía trước. Thiết kế khoác ngoài giúp nhân sự mặc và cởi nhanh chóng trong vòng 15 giây tại phòng thay đồ Airlock mà vẫn che phủ hoàn toàn phần thân trên dễ tích tụ điện tích ma sát.
Dòng áo choàng ESD phù hợp cho khu vực lắp ráp điện tử cấp độ Class 10.000 – Class 100.000 (ISO Class 7 – ISO Class 8), nhân viên kiểm tra chất lượng QC/QA, kỹ sư bảo trì hoặc đoàn khách tham quan nhà máy. Trên ngực áo thường tích hợp sẵn đỉa cài thẻ tên bằng vải ESD, túi giắt bút và khuy bấm đồng nối đất ở gấu áo để kết nối trực tiếp với dây đeo cổ tay chống tĩnh điện (Wrist Strap).

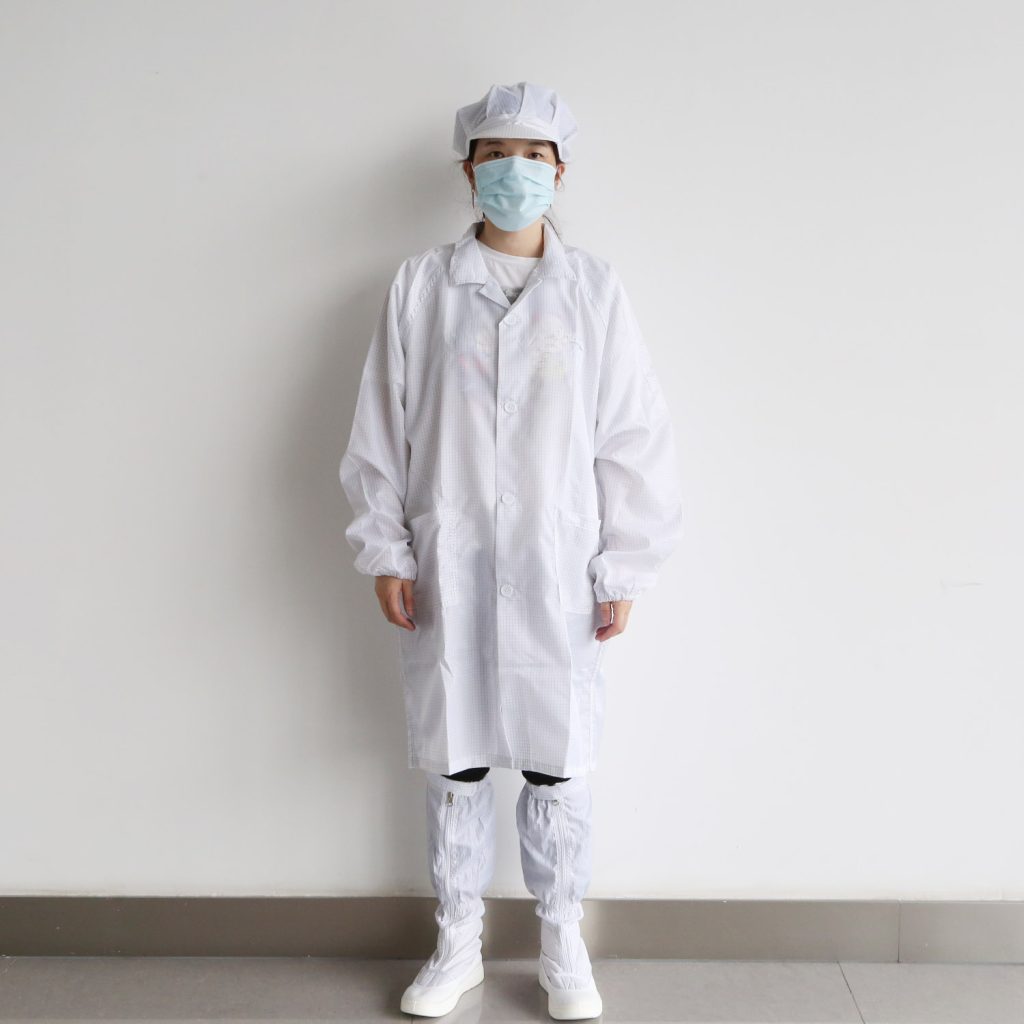

Áo choàng ESD dáng dài, thuận tiện cho kỹ sư và khách tham quan
📄 Gợi ý: Tham khảo so sánh vải Pangrim và vải chống tĩnh điện giúp chọn đúng chất liệu theo môi trường xưởng phù hợp với nhu cầu thực tế.
Phân loại kiểu dệt sợi carbon: dạng kẻ sọc 5mm và ô caro 5mm, 2.5mm
Mật độ và hình thái phân bố sợi carbon dẫn điện quyết định trực tiếp tốc độ tiêu tán điện tích cũng như cấp độ sạch tối đa mà bộ trang phục có khả năng đáp ứng. Khi lập bảng thông số kỹ thuật (Tech-pack) đặt may quần áo phòng sạch ESD, doanh nghiệp cần đối chiếu chi tiết 3 cấu trúc dệt sợi carbon phổ biến dưới đây:
| Kiểu dệt sợi carbon | Thành phần sợi & Định lượng GSM | Điện trở bề mặt & Xả tĩnh điện | Cấp độ sạch đáp ứng | Ứng dụng thực tế |
|---|---|---|---|---|
| Kẻ sọc 5mm (5mm Stripe) | 99% Polyester + 1% sợi Carbon dọc; định lượng 100 – 110 GSM | 107 Ω – 109 Ω; thời gian xả < 0.35 giây; truyền dẫn 1 chiều dọc | ISO Class 7 – Class 8 (Class 10.000 – Class 100.000) | May áo choàng Smock, bộ rời cho xưởng lắp ráp điện tử gia dụng, đóng gói, kho linh kiện |
| Ô caro 5mm (5mm Grid) | 98% Polyester + 2% sợi Carbon đan vuông góc; định lượng 110 – 120 GSM | 106 Ω – 108 Ω; thời gian xả < 0.12 giây; truyền dẫn đẳng hướng 2 chiều | ISO Class 5 – Class 6 (Class 100 – Class 1.000) | May bộ liền thân Coverall cho dây chuyền SMT, sản xuất module camera, màn hình OLED, dược phẩm |
| Ô caro 2.5mm (2.5mm Grid) | 97.5% Polyester + 2.5% sợi Carbon mật độ cao; định lượng 115 – 125 GSM | 105 Ω – 107 Ω; thời gian xả < 0.05 giây; chắn từ trường và giữ bụi siêu vi | ISO Class 3 – Class 4 (Class 1 – Class 10) | Khu vực quang khắc bán dẫn Wafer Fab, ổ cứng từ tính, phòng Lab công nghệ nano và hàng không |
🛠️ Kinh nghiệm thực chiến xưởng may – Kỹ sư Tuấn Minh
Sai lầm phổ biến của nhiều xưởng may phổ thông khi gia công đồ phòng sạch ESD là dùng máy vắt sổ 4 chỉ và chỉ khâu spun polyester ngắn, khiến mép vải bị tưa sợi và phát tán vi hạt bụi khi qua buồng Air Shower. Tại xưởng Nam Phương, 100% đường ráp nối quần áo ESD Class 100 – 1.000 đều áp dụng kỹ thuật may cuốn mép kín 2 kim (Felled Seam) giấu toàn bộ biên vải vào trong.
Chúng tôi sử dụng chỉ filament không xơ kết hợp đính bọ chịu lực (Bartack) tại đáy quần, nách áo và hai đầu khóa kéo. Riêng dòng Groundable ESD, xưởng may chèn dải băng dẫn điện (Conductive Ribbon) dọc đường sườn để kết nối liên thông điện học giữa thân áo và hai ống tay theo đúng chuẩn phương pháp đo trang phục trong hồ sơ kiểm soát ESD theo IEC 61340-5-1:2024.
Phụ kiện đồng bộ chống tĩnh điện phòng sạch đi kèm
Một bộ trang phục phòng sạch chỉ phát huy trọn vẹn khả năng khép kín lồng Faraday và nối đất an toàn khi được kết hợp đồng bộ với hệ thống phụ kiện từ đầu đến chân. Việc trang bị đầy đủ phụ kiện giúp quần áo phòng sạch ESD triệt tiêu hoàn toàn các điểm hở phát sinh bụi và tích tụ điện tích cục bộ.
- Mũ trùm đầu và khẩu trang phòng sạch: Mũ trùm (ESD Hood) hoặc mũ lưỡi trai kèm lưới bao tóc giúp khóa chặt tóc và gàu từ vùng đầu, chỉ để hở vùng mắt đeo kính bảo hộ chuyên dụng.
- Giày và ủng phòng sạch chống tĩnh điện: Bao bọc giày hoặc ủng cao cổ may liền ống vải ESD giúp ngăn bụi bẩn từ đế giày và tạo đường thoát điện tích từ quần áo xuống sàn. Ngoài bọc giày dùng tạm cho khách tham quan, công nhân đứng chuyền trực tiếp cần được trang bị giày bảo hộ phòng sạch đế PU hoặc PVC có điện trở đế 106 Ω – 108 Ω để xả tĩnh điện liên tục xuống thảm sàn.
- Găng tay phủ PU ESD sợi carbon: Găng tay dệt sợi carbon pha nylon phủ nhựa Polyurethane (PU) ở đầu ngón hoặc lòng bàn tay giúp công nhân cầm nắm linh kiện vi mạch chuẩn xác, chống bám vân tay mồ hôi và ngăn phóng điện trực tiếp từ ngón tay.
- Dây đeo cổ tay và bo thun dẫn điện (ESD Knit Cuff): Phần cổ tay áo sử dụng bo thun dệt kim pha sợi dẫn điện ôm sát da tay, hỗ trợ truyền dẫn điện tích qua vòng đeo tay nối đất (Wrist Strap) về hệ thống tiếp địa trung tâm của bàn thao tác.

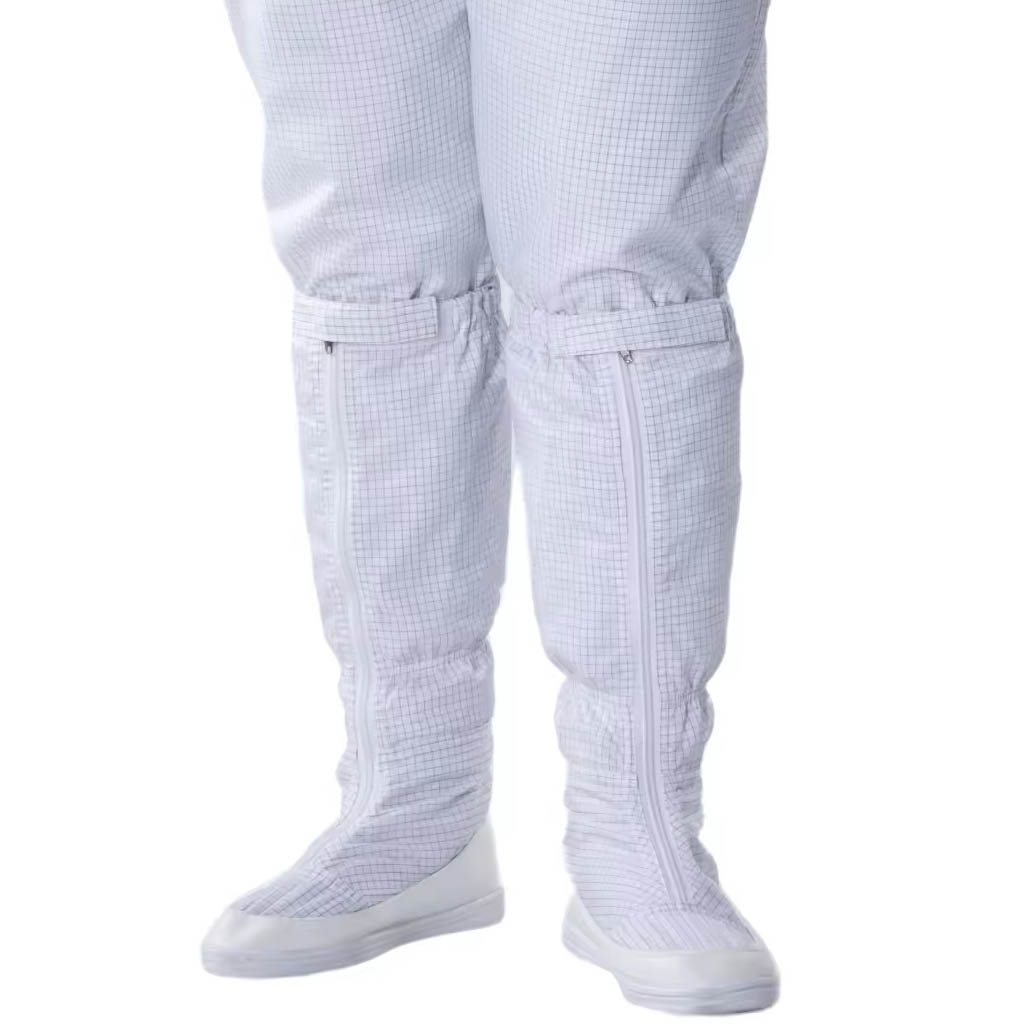

Phụ kiện ESD giúp hoàn thiện khả năng kiểm soát bụi và tĩnh điện
Bảng giá may quần áo phòng sạch ESD theo số lượng và cấp độ tại xưởng Nam Phương
Đơn giá sản xuất quần áo phòng sạch ESD tại xưởng Đồng Phục Nam Phương dao động từ 135.000đ đến 380.000đ/sản phẩm tùy theo kiểu dáng, mật độ dệt sợi carbon (kẻ sọc 5mm, ô caro 5mm hay 2.5mm) và quy mô đơn hàng. Đối với các tổng thầu và nhà máy FDI đặt may số lượng lớn, quý doanh nghiệp có khả năng áp dụng chính sách báo giá sỉ và giá dự án B2B kèm biên bản đo kiểm điện trở từng lô.
| Dòng sản phẩm & Kiểu dáng | Cấu hình vải & Đường may | Số lượng 20 – 50 bộ/áo | Số lượng 51 – 200 bộ/áo | Đơn hàng > 200 bộ/áo |
|---|---|---|---|---|
| Áo choàng ESD Smock dáng dài | Vải ESD kẻ sọc 5mm (105 GSM), cổ bẻ, khóa kéo/cúc bấm, 2 túi sườn | 195.000đ – 230.000đ | 165.000đ – 190.000đ | 135.000đ – 160.000đ |
| Bộ quần áo ESD rời (Áo + Quần) | Vải ESD kẻ sọc 5mm hoặc ô caro 5mm, bo thun cổ tay/ống quần | 250.000đ – 280.000đ | 220.000đ – 245.000đ | 190.000đ – 215.000đ |
| Bộ liền thân Coverall ESD có mũ | Vải ESD ô caro 5mm (115 GSM), may cuốn mép 2 kim, khóa YKK | 300.000đ – 340.000đ | 270.000đ – 295.000đ | 240.000đ – 265.000đ |
| Bộ liền thân Coverall ESD Class 100 | Vải ESD ô caro 2.5mm (120 GSM), băng dẫn điện liên thông, bo dệt kim | 340.000đ – 380.000đ | 310.000đ – 335.000đ | 280.000đ – 305.000đ |
CẦN TƯ VẤN MAY QUẦN ÁO PHÒNG SẠCH ESD ĐÚNG CHUẨN KỸ THUẬT?
Nếu bạn đang phân vân giữa mật độ sợi carbon, kiểu dáng thiết kế và cấp độ sạch của nhà máy, hãy trao đổi trực tiếp với Kỹ sư xưởng Nam Phương để nhận phương án tối ưu:
- ✅ Tư vấn chuẩn xác cấp độ phòng sạch ISO Class 4 – Class 8 và đo kiểm điện trở 106 Ω – 109 Ω
- ✅ Sản xuất trực tiếp tại xưởng may cuốn mép chuyên dụng, tối ưu chi phí gốc không qua trung gian
- ✅ Báo giá minh bạch kèm mẫu thử thực tế, đúng tiến độ bàn giao theo hợp đồng B2B
🎁 Ưu đãi: Hỗ trợ gửi mẫu vải ESD test điện trở và lên thiết kế nhanh qua Zalo
📄 Gợi ý: Tham khảo bảng giá may đồng phục bảo hộ lao động trọn gói tận gốc tại xưởng may Nam Phương phù hợp với nhu cầu thực tế.
Quy trình giặt sấy trang phục phòng sạch ESD không làm suy giảm màng dẫn điện
Vải phòng sạch ESD chất lượng cao có tuổi thọ trung bình từ 50 đến 100 chu kỳ giặt công nghiệp (tương đương 1 – 2 năm sử dụng) nếu được xử lý đúng quy trình. Ngược lại, việc giặt sấy sai kỹ thuật có khả năng làm đứt gãy lõi sợi carbon hoặc phủ lớp màng cách điện lên bề mặt vải chỉ sau 5 – 10 lần giặt.
- Sử dụng nước lọc RO/DI và chất giặt trung tính: Quá trình giặt cuối bắt buộc dùng nước khử ion (DI Water) có độ dẫn điện thấp để không để lại cặn khoáng chất trên mặt vải. Chỉ dùng dung dịch giặt không chứa ion (Non-ionic Detergent) với độ pH từ 6.0 – 8.0; tuyệt đối tránh thuốc tẩy chứa Clo (Javel), axit mạnh hoặc nước xả làm mềm vải (Fabric Softener) vì các chất này sẽ bọc kín sợi carbon và làm mất khả năng dẫn điện.
- Kiểm soát nhiệt độ giặt và vắt ly tâm: Nhiệt độ nước giặt không được vượt quá 60°C và tránh ngâm quần áo quá lâu. Tốc độ vắt cần điều chỉnh ở mức vừa phải để không làm xoắn gãy cấu trúc sợi dẫn điện đan bên trong thớ vải.
- Sấy khô qua màng lọc HEPA ở nhiệt độ thấp: Trang phục phải được sấy trong máy sấy lồng inox trang bị bộ lọc khí HEPA ở mức nhiệt 50°C – 60°C, tuyệt đối không là ủi trực tiếp ở nhiệt độ trên 110°C.
- Đo kiểm định kỳ và đóng gói chân không: Sau mỗi 10 – 15 chu kỳ giặt, bộ phận QA cần dùng máy đo Megohmmeter kiểm tra lại điện trở điểm – điểm theo chuẩn phương pháp đo trang phục trong hồ sơ kiểm soát ESD theo IEC 61340-5-1:2024 trước khi gấp gọn và hàn kín trong túi nhựa PE phòng sạch.

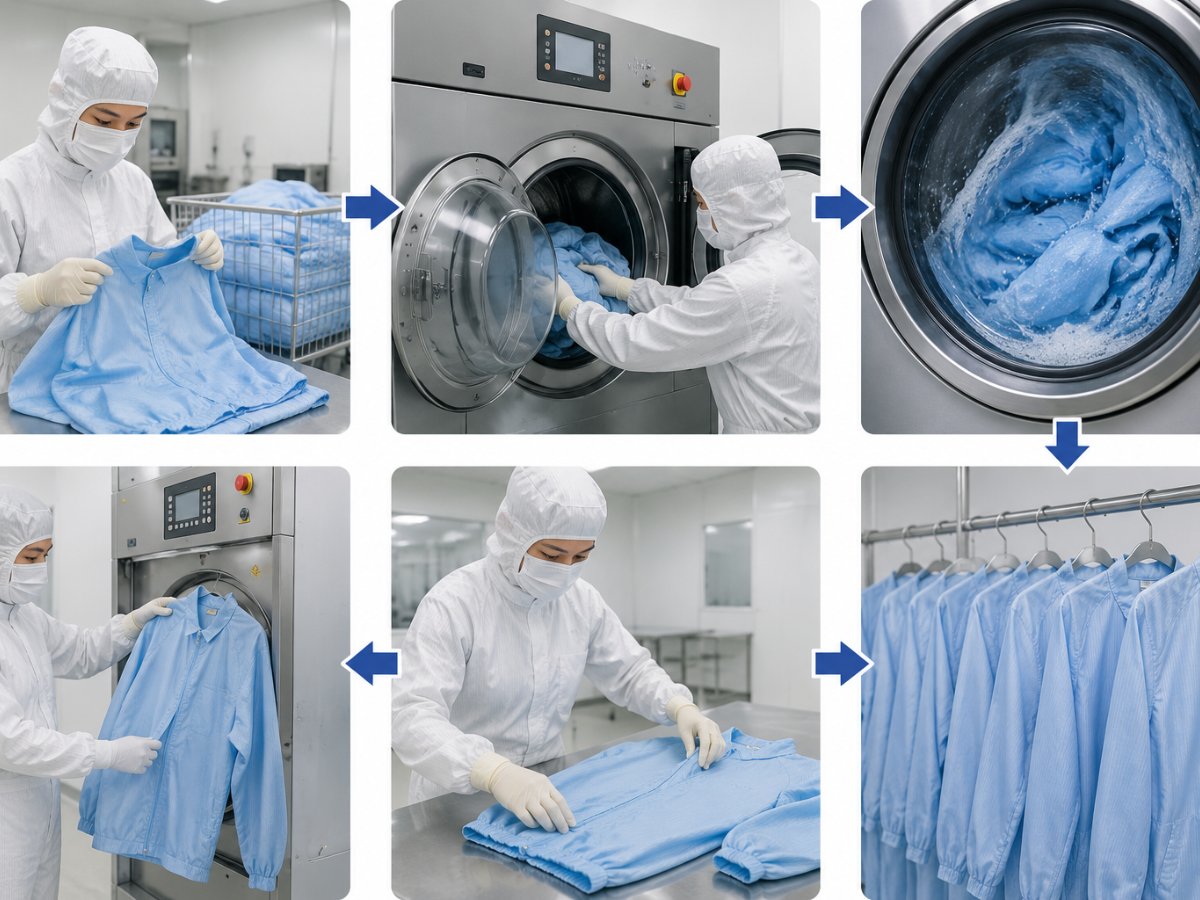

Giặt sấy đúng cách giúp duy trì độ bền và khả năng chống tĩnh điện
Kinh nghiệm nghiệm thu và trang bị quần áo phòng sạch ESD chuẩn kiểm định nhà máy
Để tránh rủi ro mua phải lô quần áo phòng sạch ESD chỉ phun dung dịch chống tĩnh điện bề mặt (bị mất tác dụng hoàn toàn sau 3 – 5 lần giặt), doanh nghiệp cần áp dụng quy trình kiểm tra nghiệm thu 4 bước trước khi nhập kho. Việc chuẩn hóa tiêu chí đầu vào giúp nhà máy vượt qua các đợt đánh giá định kỳ của khách hàng quốc tế và tổ chức chứng nhận.

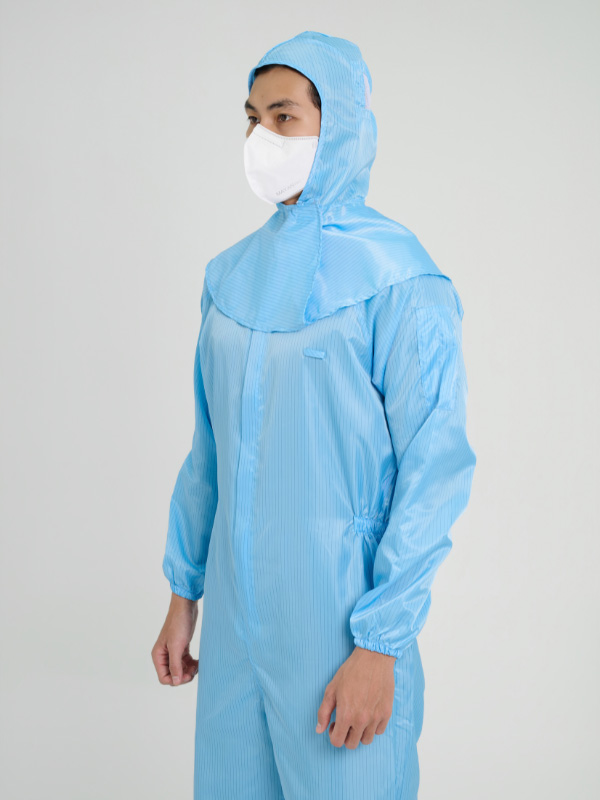

Lựa chọn đúng trang phục giúp đáp ứng yêu cầu kiểm định của nhà máy
- Kiểm tra sợi carbon lõi thực tế: Quan sát dưới kính lúp hoặc rút thử một sợi chỉ đen trên vải để xác nhận đó là sợi filament dẫn điện dệt xuyên suốt cấu trúc vải, không phải đường in mực giả carbon trên bề mặt.
- Test điện trở sau 5 chu kỳ giặt thử: Yêu cầu xưởng cung cấp áo mẫu để giặt thử 5 lần liên tiếp bằng nước sạch, sấy khô và đo kiểm tại độ ẩm môi trường 40% – 55% RH. Nếu chỉ số điện trở vẫn ổn định ở mức 106 Ω – 109 Ω, lô vải mới đạt chuẩn sợi carbon vĩnh cửu.
- Phân màu trang phục theo khu vực và chức danh: Quy hoạch màu trắng và xanh dương nhạt cho công nhân đứng chuyền sản xuất; màu hồng hoặc vàng cho tổ trưởng chuyền và nhân sự QC; màu xanh đậm cho đội ngũ kỹ sư bảo trì thiết bị để dễ dàng giám sát qua camera.
- Lựa chọn đối tác sản xuất có năng lực may chuyên dụng: Ưu tiên làm việc trực tiếp với xưởng may sở hữu hệ thống máy cuốn mép 2 kim, máy cắt nhiệt lazer chống tưa sợi và đầy đủ thiết bị đo điện trở bề mặt xuất xưởng như Đồng Phục Nam Phương.

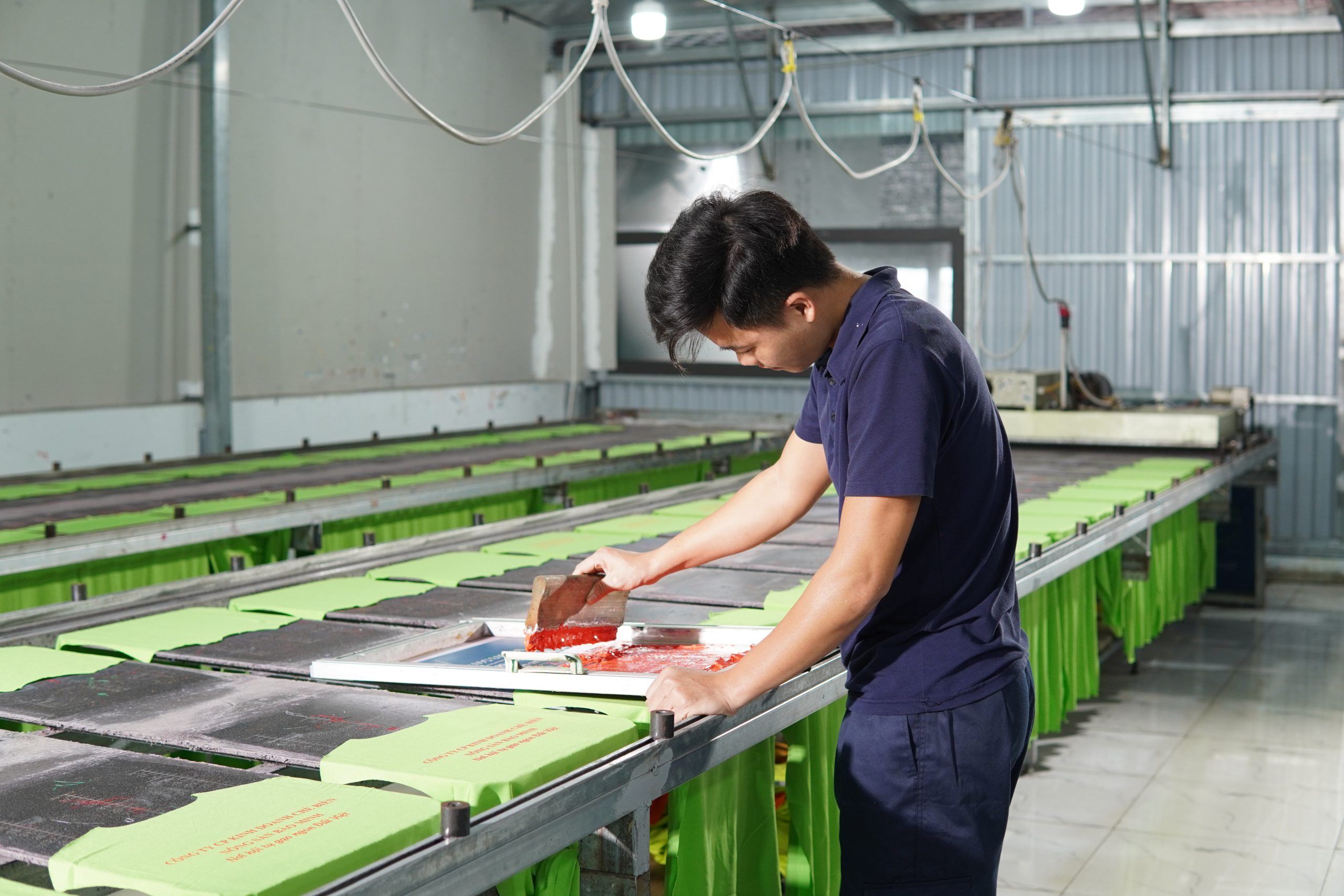

Nam Phương đồng hành tư vấn giải pháp ESD phù hợp yêu cầu vận hành từng nhà máy
Trang bị quần áo phòng sạch ESD đạt chuẩn kỹ thuật giúp doanh nghiệp bảo vệ an toàn cho linh kiện vi mạch, duy trì tỷ lệ thành phẩm ổn định và đáp ứng yêu cầu kiểm định của đối tác toàn cầu. Quý doanh nghiệp cần tư vấn mẫu mã, test vải sợi carbon thực tế và nhận báo giá may trang phục phòng sạch theo số lượng vui lòng liên hệ trực tiếp với Đồng Phục Nam Phương.
